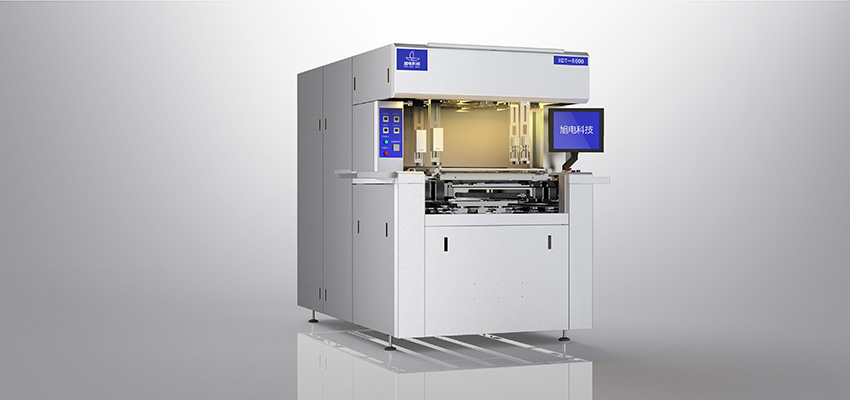

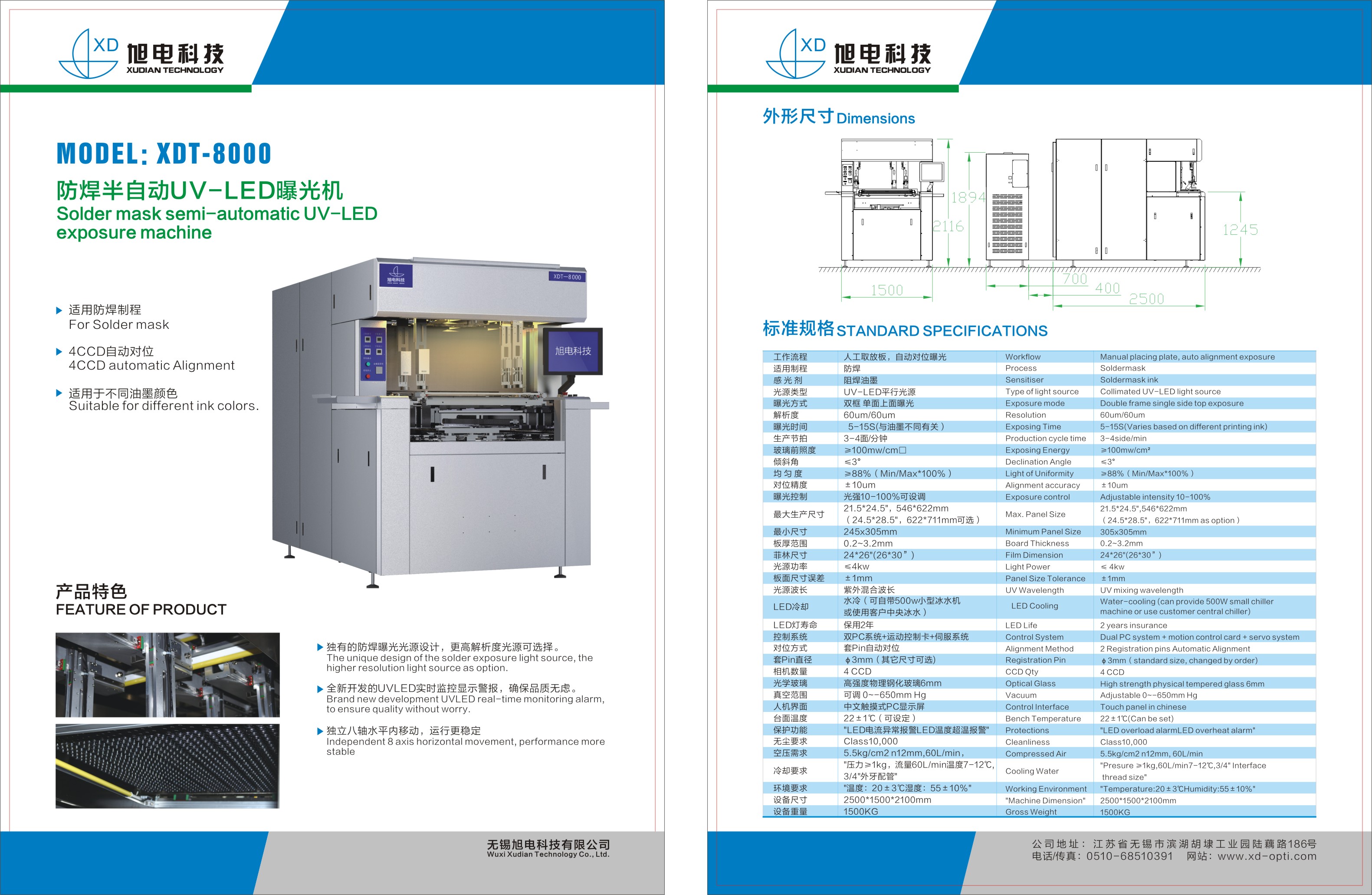

型号:XDT-8000
防焊半自动UV-LED曝光机
▶ 适用防焊制程
▶ 4CCD自动对位
▶ 适用于不通油墨颜色
产品特色
▶ 独有的防焊曝光光源设计,更高解析度光源可选择。
▶ 全新开发的UVLED实时监控显示警报,确保品质无虑。
▶ 独立八轴水平内移动,运行更稳定。

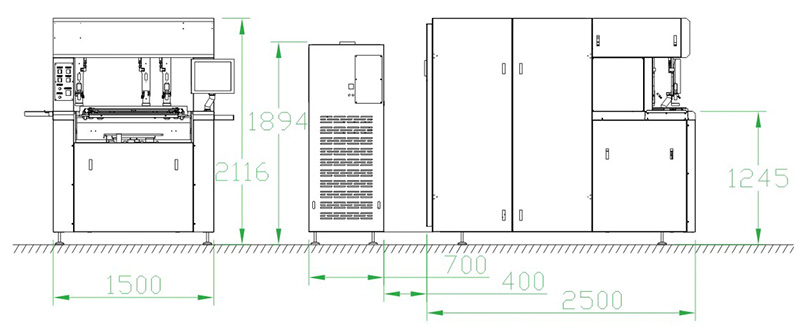

外形尺寸
标准规格
工作流程
|
人工取放板,自动对位曝光
|
适用制程
|
防焊
|
感 光 剂
|
阻焊油墨
|
光源类型
|
UV-LED平行光源
|
曝光方式
|
双框 单面上面曝光
|
解 析 度
|
60um/60um
|
曝光时间
|
5-15S(与油墨不同有关)
|
生产节拍
|
3-4面/分钟
|
玻璃前照度
|
≥100mw/cm²
|
倾斜角
|
≤3°
|
均 匀 度
|
≥88%(Min/Max*100%)
|
对位精度
|
±10um
|
曝光控制
|
光强10-100%可设调
|
最大生产尺寸
|
21.5*24.5",546*622mm
(24.5*28.5",622*711mm可选)
|
最小尺寸
|
254 x 305mm
|
板厚范围
|
0.2~3.2mm
|
菲林尺寸
|
24*26" 菲林
(26*30"菲林可选)
|
光源功率
|
≤4kw
|
板面尺寸误差
|
±1mm
|
光源波长
|
紫外混合波长
|
LED冷却
|
水冷(可自带500w小型冰水机或使用客户中央冰水)
|
LED灯寿命
|
保用2年
|
控制系统
|
双PC系统+运动控制卡+伺服系统
|
对位方式
|
套Pin自动对位
|
套Pin直径
|
φ3mm(其它尺寸可选)
|
相机数量
|
4 CCD
|
光学玻璃
|
高强度物理钢化玻璃6mm
|
真空范围
|
可调 0~650mm Hg
|
人机界面
|
中文触摸式PC显示屏
|
台面温度
|
22±1℃(可设定)
|
保护功能
|
LED电流异常报警
LED温度超温报警
|
无尘要求
|
Class10,000
|
空压需求
|
5.5kg/cm2 n12mm,60L/min,
|
冷却要求
|
压力≥1kg,流量60L/min
温度7-12°C,3/4"外牙配管
|
环境要求
|
温度:20±3℃
湿度:55±10%
|
设备尺寸
|
2500*1500*2100mm
|
设备重量
|
1500KG
|
